Mupid 전기영동 장치와 주의사항

-

Mupid® 전기영동 장치




Power supply와 chamber가 별도로 구성된 전기영동 장치와 달리, Mupid®는 일체형으로 실용적인 디자인을 갖춘 소형 전기영동 장치다. 전기영동은 가장 많이 사용되는 분자실험 기법 중 하나로, 핵산을 크기별로 분리하여 핵산의 양, 샘플 상태 또는 실험 결과의 확인 등에 사용된다.
  • 기존의 대형 전기영동 장치에 비해 조작이 용이하다.
  • 모델에 따라 다양하고 편리한 기능을 탑재하고 있다.

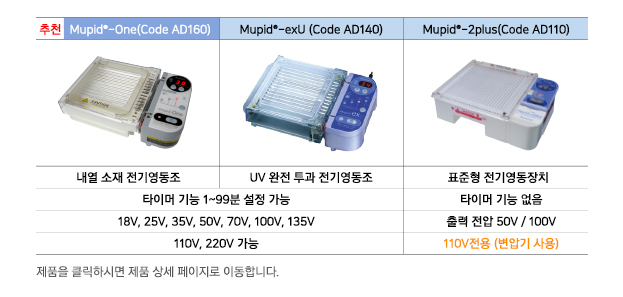

제품을 클릭하시면 제품 상세 페이지로 이동합니다.

Mupid® 사용 시 주의사항
<전원>
  • 반드시 기기에 맞는 정격 전원을 사용한다.
  • 반드시 Power supply 측면의 메인 스위치를 끄고 Power supply 와 전기영동조(매뉴얼에는 Electrophoresis Cell라고 표기)를 분리한다.
  • Power supply에 액체를 쏟았을 때, 그 즉시 전원을 끄고 Power supply를 분해해 페이퍼 타올로 닦아 완전히 건조한다.
  • 급격한 온도와 습도 변화 (예, cold room에서 일반 실온으로 장소 이동 등)는 Power supply 내부에 수분이 들어갈 수 있으니 잠시 시간을 갖고 완전히 건조된 상태에서 사용하도록 한다.
  • 평평한 곳에서 작동한다. 10도 이상 기울어져 있는 공간에서 사용 시 버퍼가 쏟아질 수 있거나 전기영동의 결과가 정확하지 않을 수 있다.

<타이머>
  • Mupid®-exU (Code AD140)Mupid®-One(Code AD160)는 1~99분까지 타이머 설정이 가능하다. Mupid®-2plus(Code AD110)는 타이머 기능이 없이 작동이 지속된다.
  • ‘0’ (zero)로 설정 시 연속실행 모드로 작동된다. (이때, 타이머 디스플레이에는 ‘c’가 표시된다.)
  • 일시정지 시 타이머의 남은 시간이 유지되어 재작동 시 남은 시간을 이어서 작동하게 된다.
  • 일시정지 시 Rum/Pause/Stop 버튼을 2초간 누르면 타이머가 가장 마지막에 설정된 시간으로 초기화된다.

<버퍼>
  • 권장된 버퍼의 양을 준수한다. 전기영동조 내부의 level mark를 참고하여 gel의 표면보다 3mm 높이만큼 더 부어준다. 너무 많은 양의 버퍼는 과전류 (oC 에러)의 원인이 된다.

Mupid®-One(Code AD160)

Mupid®-exU (Code AD140)

Mupid®-2plus (Code AD110)

- Small tray에 4mm 두께의 gel 사용 시: 340-360 ㎖
- Large tray에 4mm 두께의 gel 사용 시: 310-330 ㎖
- Small tray에 4mm 두께의 gel 사용 시: 300-320 ㎖
- Large tray에 4mm 두께의 gel 사용 시: 270-290 ㎖

- 4mm 두께의 gel 사용 시: 약 250-300 ㎖

  • 권장하는 버퍼의 농도는 0.5X의 TAE 또는 TBE 버퍼이며, 동일한 농도의 버퍼를 이용하여 agarose gel을 만들어 사용한다.
  • 너무 높은 농도의 버퍼를 사용하지 않는다. 본 기기는 2x TAE 와 NaOH solution (예, 알카라인 전기영동)과는 사용할 수 없다.
  • 오래된 버퍼를 재사용하지 않는다. 재사용한 버퍼는 물이 증발하며 conductivity가 높아져 과전류 (oC 에러)의 원인이 될 수 있다.
  • 권장하는 버퍼 농도와 적절한 전압을 사용한다. 적절한 전압이 아닐 시 과전류 (oC 에러)의 원인이 될 수 있다 (135 V로 전기영동 시 30분 이내를 권장한다.).

버퍼의 종류와 농도

전압

1x TAE, 0.5x TBE, 1x TBE

~ 100 V

1x MESA (40mM MOPS, 10mM sodium acetate, 1mM EDTA)

~ 25 V


<에러코드>
oC 에러 (over current shut down 에러)
  • LED 4개가 깜박거리면서 ‘oC’가 표시되며 과전류로 인한 Power supply의 전원이 셧다운된 상태이다. 다음의 경우들을 확인해 볼 수 있다.
    - 메인 스위치를 끄고 전원을 뽑은 뒤 다시 순서대로 연결하여 작동해본다.
    - 버퍼의 농도가 적절한 지 확인한다. (재사용 버퍼일 경우 새로운 버퍼로 교체한다.)
    - 버퍼의 양이 적절한 지 확인한다.
    - 간혹 Electrophoresis Cell 내부에 묻은 염이 쌓여 버퍼의 농도에 영향을 줄 수 있으므로, Cell을 깨끗하게 헹군 후 건조시킨 뒤 사용해본다.
    - 전극의 단락 여부를 확인한다.

oP 에러 (open 에러)
  • 다음과 같은 상황에서 발생할 수 있는 에러이며 ‘oP’가 표시된다.
    - Lid가 제대로 닫히지 않았을 경우
    - Power supply 연결이 불량일 경우
    - 버퍼가 부족하거나 없는 경우
    - 전류가 비정상적으로 낮은 경우
  • oP 에러 시, 아래의 경우를 확인한 후 Run/Pause/Stop 버튼을 두 번 눌러 재작동하거나, 메인 스위치를 껐다 켜 재작동해 본다.
    - Power supply 가 잘 연결되었는 지 확인한다.
    - 버퍼의 양과 농도가 적절한 지 확인한다.
    - Lid 가 잘 닫혔는지 확인한다.

LED 1개가 깜박거리는 현상
  • 출력이 정격전압을 초과하면 LED 1개가 깜박거리며 전류 과부화 상태를 표시한다. Output power를 자동으로 조정하여 전류를 감소시키며 (전류 제한 모드), 이는 시스템 고장이나 셧다운 상태를 말하지 않는다.
    - 기기를 사용 전, 출력이 전류 제한 모드를 일으키지 않은 지 확인하기 위해 샘플없이 버퍼와 젤만으로 작동해보는 것을 권장한다.
    - 전류 제한 모드가 자주 발생 시 버퍼조건을 변경하거나, 설정한 전압보다 낮은 전압으로 설정하여 사용한다.
    - 본 장치는 2x TAE 와 NaOH solution (예, 알카라인 전기영동)과는 사용할 수 없으며 이는 과전류 (oC 에러)의 원인이 될 수 있다.
